راهنمای جامع انواع سرکابل 20 کیلوولت
معرفی انواع داخلی و خارجی، تکنولوژی حرارتی و سرد، و برندهای معتبر ریکم، انستو و الکان.
سرکابل‌ها (Cable Terminations) یکی از مهم‌ترین تجهیزات جانبی کابل‌های قدرت در شبکه‌های توزیع و انتقال برق هستند که نقش حیاتی در اتصال مطمئن و ایمن کابل به تجهیزات الکتریکی ایفا می‌کنند. در ولتاژهای متوسط مانند 20 کیلوولت، انتخاب درست سرکابل با توجه به شرایط نصب، نوع کابل، و الزامات شبکه از اهمیت بالایی برخوردار است.
در این مقاله، انواع سرکابل 20 کیلوولت را به‌صورت کامل بررسی می‌کنیم.
تعریف سرکابل 20 کیلوولت
سرکابل 20kV به مجموعه‌ای از تجهیزات گفته می‌شود که برای اتصال کابل‌های فشار متوسط به تجهیزات الکتریکی نظیر ترانسفورماتورها، تابلوهای توزیع، مقره‌ها و خطوط هوایی استفاده می‌شود. این سرکابل‌ها باید بتوانند تنش‌های الکتریکی، مکانیکی و محیطی را تحمل کنند و از بروز پدیده‌هایی مانند تخلیه جزئی (Partial Discharge) جلوگیری کنند.
دسته‌بندی سرکابل‌های 20 کیلوولت
سرکابل‌ها را می‌توان از چند منظر دسته‌بندی کرد:
1. بر اساس محل نصب:
الف) سرکابل داخلی (Indoor Termination)
-
مناسب نصب در داخل تابلوهای برق، اتاق پست، یا محیط‌های سرپوشیده.
-
در برابر شرایط محیطی سخت مقاوم نیستند.
-
طراحی جمع‌وجورتر و ظاهری ساده‌تر دارند.
-
نیازی به پوشش محافظ خارجی قوی ندارند.

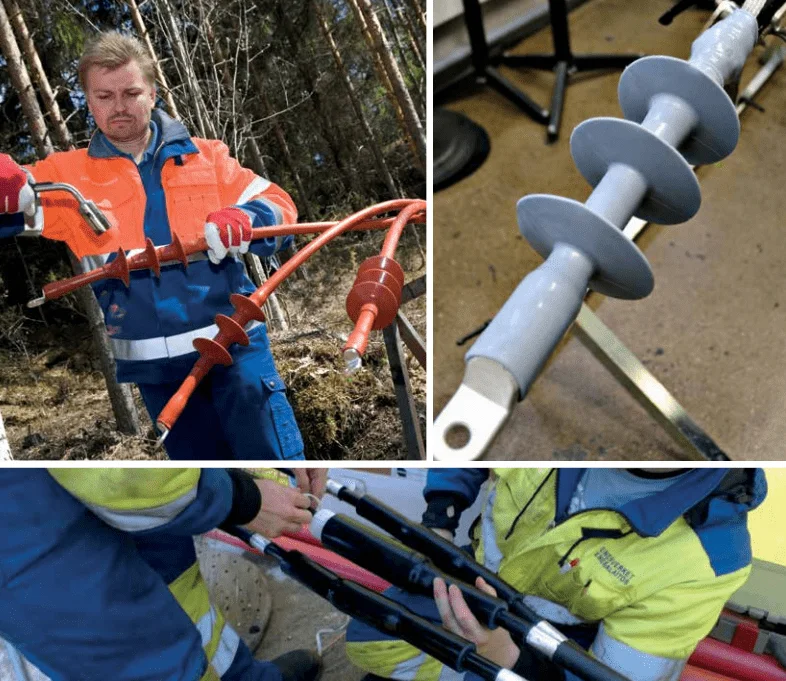

ب) سرکابل خارجی (Outdoor Termination)
-
مناسب نصب در فضای باز و شرایط محیطی سخت.
-
مقاوم در برابر تابش UV، رطوبت، باران، گرد و غبار و آلودگی صنعتی.
-
اغلب دارای پوشش‌های سیلیکونی یا چکمه‌های آب‌بند (Weather Sheds) هستند.
2. بر اساس تکنولوژی نصب:
الف) سرکابل حرارتی (Heat Shrinkable)
-
از پلی‌الفین یا مواد گرمانرم ساخته می‌شوند.
-
با استفاده از شعله یا هیت‌گان حرارت می‌بینند و روی کابل جمع می‌شوند.
-
نصب نسبتاً ساده ولی نیازمند دقت و رعایت دمای مناسب است.
-
مقاومت خوب در برابر نفوذ آب و آلودگی.
ب) سرکابل سرد (Cold Shrinkable)
-
از مواد سیلیکونی الاستومری ساخته شده‌اند.
-
به‌صورت فشرده روی کابل نصب شده و با بیرون کشیدن اسپیرال داخلی، به صورت خودکار روی کابل می‌نشیند.
-
نصب سریع‌تر، ایمن‌تر (بدون نیاز به شعله یا حرارت).
-
مناسب برای مناطق خطرناک یا قابل انفجار.
نکات مهم در انتخاب سرکابل 20 کیلوولت
-
نوع عایق کابل: کابل‌های با عایق XLPE، EPR یا PVC نیاز به سرکابل متناسب با مشخصات عایق دارند.
-
سطح مقطع کابل: سرکابل باید با قطر و سایز کابل سازگار باشد (مثلاً 35، 70، 120، 240 میلی‌متر مربع).
-
نوع شیلد کابل: کابل‌های با شیلد نوار مسی یا سیمی، سرکابل متفاوتی نیاز دارند.
-
شرایط نصب: داخلی یا خارجی، خشک یا مرطوب، صنعتی یا شهری.
-
استاندارد مورد استفاده: استانداردهای بین‌المللی مانند IEC 60502-4 و IEEE 48 راهنمای خوبی هستند.
مزایا و معایب هر نوع سرکابل
| نوع سرکابل | مزایا | معایب |
|---|---|---|
| حرارتی | مقرون‌به‌صرفه، در دسترس، عایق خوب | نیاز به شعله، حساس به نصب اشتباه |
| سرد | نصب سریع، ایمن، بدون حرارت،پایداری شبکه | قیمت بالاتر، نیازمند نگهداری شرایط فنی بسته‌بندی |
| داخلی | طراحی ساده، ارزان‌تر | عدم مقاومت در برابر شرایط بیرونی |
| خارجی | مقاومت بالا در برابر شرایط محیطی | حجیم‌تر، گران‌تر |
برندهای معتبر تولید سرکابل 20 کیلوولت
در بازار ایران و جهان، برندهای زیر از جمله معتبرترین تولیدکنندگان سرکابل‌های فشار متوسط محسوب می‌شوند:
-
Raychem (ریکم) – برند شناخته‌شده جهانی در زمینه تجهیزات الکتریکی و اتصالات کابل، با محصولات متنوع در حوزه سرکابل‌های حرارتی و سرد.
با این حال، به دلیل قیمت بسیار بالای این تجهیزات در بازار ایران، محصولات Raychem برای بسیاری از پروژه‌ها مقرون‌به‌صرفه نبوده و در بسیاری از موارد، انتخاب آن‌ها از نظر اقتصادی توجیه‌پذیر نیست. -
Ensto (انستو) – برند فنلاندی با تمرکز بر طراحی ماژولار و نصب آسان، مناسب برای پروژه‌های صنعتی و توزیعی.
محصولات Ensto با وجود کیفیت بالا، در بازار ایران از قیمت مناسبی برخوردارند و به‌دلیل نصب سریع و عملکرد مطمئن، نقش مهمی در افزایش پایداری و کاهش خطای شبکه‌های توزیع برق ایفا می‌کنند. این ویژگی‌ها، Ensto را به گزینه‌ای اقتصادی و فنی برای پروژه‌های صنعتی، شهری و روستایی تبدیل کرده است. -
Elcon (الکان) – تولیدکننده تخصصی سرکابل و تجهیزات جانبی کابل‌های قدرت، با کیفیت ساخت بالا و سازگاری با استانداردهای جهانی. این برند در زمینه سرکابل‌های حرارتی قیمت بسیار مناسبی ارائه می‌دهد که آن را به گزینه‌ای اقتصادی برای پروژه‌های مختلف تبدیل کرده است.
با این حال، سرکابل‌های حرارتی Elcon، مانند دیگر سرکابل‌های حرارتی، نسبت به سرکابل‌های سرد دارای برخی محدودیت‌ها و معایب فنی هستند که می‌بایست در انتخاب نوع سرکابل متناسب با شرایط پروژه به آن‌ها توجه شود.
جمع‌بندی
انتخاب صحیح سرکابل 20 کیلوولت به عوامل مختلفی مانند نوع کابل، شرایط محیطی، استانداردهای پروژه و تکنولوژی مورد استفاده بستگی دارد. شناخت دقیق انواع سرکابل، مزایا و معایب آن‌ها، و برندهای معتبر تولیدکننده، می‌تواند در بهره‌برداری مطمئن و ایمن از شبکه‌های برق بسیار مؤثر باشد.
