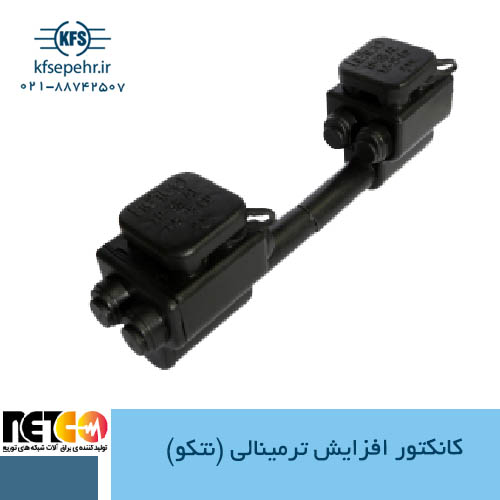

نام محصول: کانکتور افزایش انشعاب
شرح:
کانکتور چند جزیی طرح ویژه ای است که افزایش انشعابات را به طور همزمان تا حداکثر دو یا چهار انشعاب تسهیل می‌سازد.هر انشعاب گیری فرعی توسط عملکرد پیچی مجزایی ایجاد می‌گردد.این کانکتور دارای تنوع نفوذی و شیار موازی می‌باشد.گشتاور بستن پیچ 15Nm می‌باشد.
مصرف:
این کانکتور برای انشعاب گیری از اتصالات آلومینیومی یا مسی از کابل خودنگهدار تا ولتاژ 1000V AC کاربرد دارد.
دستور نصب:
به وسیله کاتر با توجه به اندازه هادی از روی خط راهنما درپوش‌های جانبی کانکتور را جدا نمایید.سپس درپوش فوقانی کانکتور را باز نمایید.پیچ‌های آلنی را تا جایی که هادی بتواند درون کانکتور قرار بگیرد باز کنید.سپس هریک از هادی‌های انشعاب را در محل تعبیه شده قرار دهید و تا انتهای در پوشش وارد نمایید. پیچ‌ها را به صورت دو دور-دو دور تا گشتاور 15N.m ببندید.این عملیات را برای انشعاب گیری ثانوی تکرار نمایید و در نهایت در پوش فوقانی را ببندید.
سطح مقطع انشعاب 1 به 2(م.م):
Al2*(10-35) and Cu 2*(1.5-25)
تعداد در کارتن 1 به 2: 80 عدد
تعداد در کارتن 1 به 4: 30 عدد
